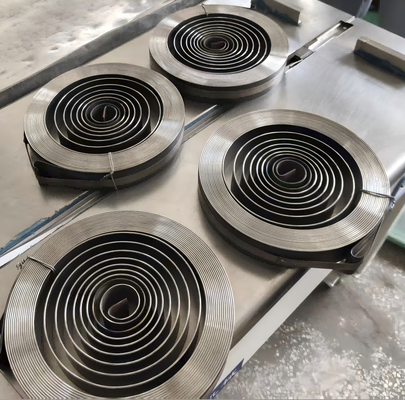

Questa molla a spirale piatta personalizzata (molla a scorrimento) è appositamente progettata per la retrazione del cavo di feedback della posizione del servomotore, ampiamente abbinata ai sistemi di attuazione della serranda. Realizzato in acciaio per molle al silicio-manganese di prima qualità 60Si2MnA, offre una coppia stabile e costante per il riavvolgimento automatico del cavo durante il movimento della corsa completa del pistone.

A differenza del normale acciaio per molle 65Mn, il 60Si2MnA presenta una maggiore resistenza alla trazione, eccezionali prestazioni anti-rilassamento e una resistenza alla fatica ciclica superiore, che lo rendono ideale per il funzionamento industriale continuo a lungo termine con cicli ripetuti di avvolgimento e svolgimento. La nostra molla è prodotta rigorosamente in base alle specifiche tecniche del cliente, con una struttura di avvolgimento segmentata precisa per mantenere una tensione uniforme senza allungamenti o inceppamenti del cavo.

Specifiche tecniche principali

• Materia prima: nastro di acciaio per molle in lega 60Si2MnA
• Dimensioni della striscia: spessore 2 mm x larghezza 39 mm
• Turni effettivi totali: 23 turni (13 giri base strettamente avvolti + 10 turni di lavoro distanziati)
• Rotazione massima effettiva di serraggio per corsa completa: 5,6 giri
• Diametro interno della prima bobina: 40 mm | Diametro corrispondente all'albero di trasmissione: 29 mm
• Diametro perno di fissaggio esterno: 10 mm | Lunghezza gancio dritto interno: 25 mm
• Diametro interno dell'alloggiamento corrispondente: 275 mm
• Finitura superficiale: trattamento antiruggine con ossido nero (vernice personalizzata/Dacromet disponibile)
• Funzione di lavoro: riavvolgere automaticamente il cavo di feedback della posizione dell'asta del servomotore

Caratteristiche di progettazione strutturale

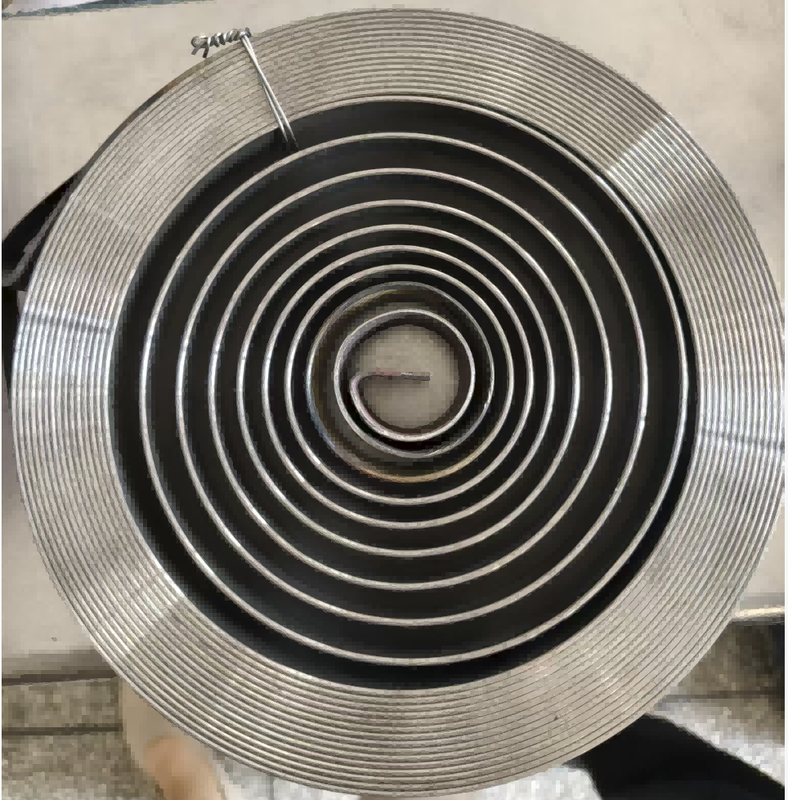

1. Disposizione dell'avvolgimento segmentato: 13 spire di base compatte interne rimangono completamente attaccate durante il funzionamento per fornire una coppia di base stabile; 10 giri distanziati esterni fungono da sezione di lavoro flessibile per la retrazione della corsa
2. Ganci interni ed esterni formati con precisione: la dimensione standard del gancio si adatta perfettamente al perno di fissaggio dell'alloggiamento e all'albero di trasmissione del motore, evitando scivolamenti o fratture sotto torsione
3. Lavorazione liscia dei bordi della striscia: nessuna sbavatura che graffia la posizione del cavo durante la retrazione, proteggendo l'integrità del cavo
4. Dimensioni personalizzabili: supportiamo la personalizzazione completa di spessore della striscia, larghezza, giri totali, dimensioni del gancio e curve di coppia per adattarsi a diversi gruppi di servomotore e smorzatore

Scenari applicativi

• Sistema di ritrazione del cavo di feedback della posizione del servomotore della serranda
• Avvolgicavo con rilevamento della posizione lineare per attuatore industriale
• Meccanismo di avvolgimento automatico del cavo del motore di controllo della valvola
• Gruppi di servo reset per apparecchiature edili e idrauliche
