| Luogo di origine: | Cina |
|---|---|
| Marca: | FLRS or OEM |
| Certificazione: | ISO9001 |
| Numero di modello: | FLRS-G023 |
| Quantità di ordine minimo: | 5 serie |
| Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
| Tempi di consegna: | 8-20days |
| Termini di pagamento: | T/T, L/C, Western Union, paypal |
| Capacità di alimentazione: | 100 tonnellate/mese |
| Materiale: | G10 | Tempo di consegna: | Normalmente in 10-15 giorni |
|---|---|---|---|
| Nome del prodotto: | Guarnizione isolante della flangia | Applicazione: | Protezione contro la corrosione della flangia della conduttura |
| Tipo: | Tipo D | Norme: | GOST 33259 |
| Temperatura ambiente: | -46 a +40°C | Temperatura di funzionamento: | Da +20 a +60°C |

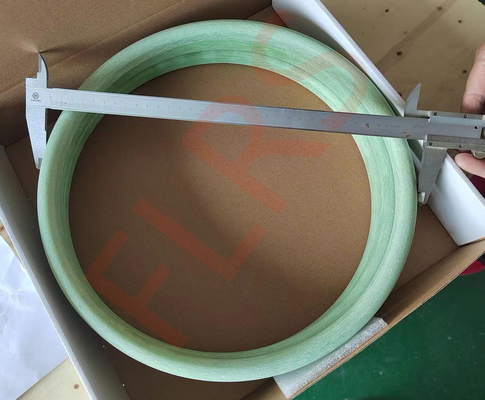

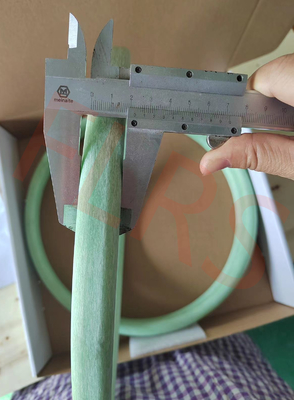

TIPO D Gassetto isolante ovale G10 Materiale per flange RTJ GOST 33259
Un kit di isolamento delle flange protegge un giunto a flange dalla corrosione da correnti statiche (prevenendo un contatto metallo-metallo tra flange, bulloni e guarnizioni).Un kit di isolamento delle flange è costituito da una lavastoviglie per ogni dadile, una manica isolante a tutta lunghezza per ciascun bullone, una guarnizione (tipo F, E, D, O) e le lamine in acciaio placcato per ciascun dado.
| Articolo | Materiale isolante | Materiale della guarnizione isolante | Temperatura massima. | Resistenza all'isolamento (Ω) | ||
| Sleeve | Lavatrice | Classe di pressione (lb) | ||||
| Generale | Guarnizione in PTFE solido | - 100 ¢ 100 | Oltre 2,0 x 1013 | |||
| 150 | ||||||
| Guarnizione rinforzata in PTFE | - 200 ¢ 200 | 1.3 x 1011 | ||||
| 300 | ||||||
| Gascetta fenolica a faccia di neoprene | -30 ¢ 120 | Goma | CR 1,6 x 107 | |||
| PTFE | 150 | |||||
| Epoxide | Epoxide | Gascetta in piastra epossidica rinforzata di vetro con anello O di gomma | - 40 ¢ 150 | EPDM 2.0 x 1013 | ||
| Fenoli | Fenoli | 600 | ||||
| Gascetta di piastre fenoliche rinforzate con anello O di gomma | - 40 ¢ 150 | VITON 9,7 x 109 | ||||
| 600 | ||||||
| Gascetta di piastre fenoliche rinforzate con anello O di gomma | - 60 ¢ 150 | NBR 1,3 x 1011 | ||||
| 600 | ||||||
| Pressione alta | Mica | Mica | Placca di metallo con anello O in gomma | 150 | - | |
| PTFE | Epoxide | 1500 | ||||
| Epoxide | Fenoli | Placca metallica rivestita di epossidi con sigillo in PTFE | 150 | Oltre 2,0 x 1013 | ||
| Fenoli | 2500 | |||||
| Alta temperatura e pressione | Mica | Mica | GASCETTA KAMMPROFILE con STARPITE | 1000 | 9.9 x 1010 | |
Dettagli:
Lo scopo dei kit di isolamento delle flange è quello di prevenire la corrosione (elettrolitica) deiFlancellee giunture a flange che possono essere indotte da correnti statiche presenti su un sistema di tubazioni.
Il kit di isolamento delle guarnizioni è costituito da una guarnizione speciale, manicotti di isolamento per tutti i bulloni e i dadi, e lavaggi speciali.Questi componenti sono fabbricati in materiali speciali con una corretta stabilità chimica, basso assorbimento dell'acqua e proprietà dielettriche.
Tipo di guarnizione:
Tipo E (Full Face Gasket) Questo kit di guarnizione fornisce una protezione completa di entrambe le facce della fianchetta.
Questa caratteristica impedirà l'accumulo di sostanze estranee tra le facce della flange per garantire un completo isolamento catodico.
Tipo F (Gasetta del viso rasato)
Questa guarnizione è realizzata in modo da adattarsi solo alla superficie elevata delle flange. Il diametro esterno della guarnizione è progettato per essere leggermente inferiore
Si raccomanda di avvolgere le flange per evitare che il materiale estraneo si "abbrevi"
le flange.
Tipo RJ(Guarnizione comune di tipo anello)
