Luogo di origine: | La Cina |
---|---|
Marca: | FLRS or OEM |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-W015 |
Quantità di ordine minimo: | 1 00 pezzi |
Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
Tempi di consegna: | 8-20days |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 100tons/month |
Materiale: | acciaio al carbonio | Norma: | ISO/ASME/DIN/JIS/GB |
---|---|---|---|
Dimensione: | Standard o su misura | Grado: | 4,8, 6,8, 8,8, 10,9, 12,9 |
Rivestimento: | Teflon Ptfe | C/W: | Bulloni e dadi |
Trattamento termico: | Tempera, indurentesi, Spheroidizing, alleviamento di sforzo | Processo di fabbricazione: | Assicella che lavora, CNC che lavora, taglio lineare, timbrante lavorare |
Evidenziare: | Rondella piana del giro di PTFE,Bulloni e rondella piana matta di PTFE,Rondella piana di acciaio al carbonio |
Rondella piana del giro di PTFE/rondella piana del teflon/rondella piana prossima con i bulloni ed i dadi
Il cuscinetto piano, pricipalmente timbrato da un piatto del ferro, è modellato generalmente come rondella piana con un foro nel mezzo.
La conoscenza di base della rondella piana:
Le rondelle piane sono solitamente parti sottili di varie forme usate per ridurre l'attrito, impedire la perdita, isolare, evitare l'allentamento o disperdere la pressione. Tali parti sono trovate in molti materiali e strutture e sono usate per eseguire varie simili funzioni. I fermi filettati dal materiale e dalle limitazioni trattate, i bulloni ed altri fermi non sono grande superficie di sostegno, in modo da ridurre la sollecitazione di compressione sulla superficie del supporto per proteggere la superficie delle parti collegate, il suo uso delle rondelle. per impedire il collegamento del vizio delle rosette elastiche sciolte e delle ranelle di bloccaggio del multi-dente, delle rondelle rotonde di arresto del dado e della sella, forma d'onda, rondelle elastiche coniche.
Le rondelle piane pricipalmente sono usate per ridurre la forza di compressione, quando ci fanno parte della forza assiale di rafforzamento sono molto grandi, facile da fare la guarnizione urgente nel disco, quindi potete cambiare il materiale e migliorare la durezza per risolvere.
Norma degli Stati Uniti per la rondella piana:
Specificazione
|
Diametro interno
|
Diametro esterno
|
Tolleranza di spessore
|
Tolleranza di spessore
Disintegrazione |
USS 3/16
|
6.22~6.73
|
14.15~14.66
|
0.91~1.65
|
0.91~1.40
|
1.40~1.65
|
||||
USS 1/4
|
7.80~8.31
|
18.47~19.02
|
1.30~2.03
|
1.30~1.65
|
1.65~2.03
|
||||
USS 5/16
|
9.40~9.91
|
22.05~22.99
|
1.63~2.64
|
1.63~2.20
|
2.20~2.64
|
||||
USS 3/8
|
11.00~11.51
|
25.22~26.16
|
1.63~2.64
|
1.63~2.20
|
2.20~2.64
|
||||
USS 7/16
|
12.57~13.08
|
31.57~32.51
|
1.63~2.64
|
1.63~2.20
|
2.20~2.64
|
||||
USS 1/2
|
14.15~14.60
|
34.75~35.69
|
2.18~3.35
|
2.18~2.70
|
2.70~3.00
|
||||
3.00~3.35
|
||||
USS 9/16
|
15.75~16.26
|
37.13~38.07
|
2.18~3.35
|
2.18~2.70
|
2.70~3.00
|
||||
3.00~3.35
|
||||
USS 5/8
|
17.30~18.24
|
44.27~45.21
|
2.74~4.06
|
2.74~3.20
|
3.20~3.60
|
||||
3.60~4.06
|
||||
USS 3/4
|
20.45~21.39
|
50.62~51.56
|
3.10~4.50
|
3.10~3.60
|
3.60~4.20
|
||||
4.20~4.50
|
||||
USS 7/8
|
23.65~24.58
|
56.97~57.91
|
3.45~4.88
|
3.45~4.00
|
4.00~4.30
|
||||
4.30~4.88
|
||||
USS 1
|
26.80~27.74
|
63.32~64.26
|
3.45~4.88
|
3.45~4.00
|
4.00~4.30
|
||||
4.30~4.88
|
||||
USS 11/8
|
31.57~32.51
|
69.67~70.61
|
3.45~4.88
|
3.45~4.00
|
4.00~4.30
|
||||
4.30~4.88
|
||||
USS 11/4
|
34.75~35.69
|
76.02~76.96
|
3.45~4.88
|
3.45~4.00
|
4.00~4.30
|
||||
4.30~4.88
|
||||
USS 13/8
|
37.85~39.24
|
82.30~83.69
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
||||
USS 11/2
|
41.02~42.42
|
88.65~90.04
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
||||
USS 15/8
|
44.20~45.59
|
95.00~96.39
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
||||
USS 13/4
|
47.37~48.77
|
101.35~102.74
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
||||
USS 17/8
|
50.55~51.04
|
107.70~109.09
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
||||
USS 2
|
53.72~55.12
|
114.05~115.44
|
3.89~5.41
|
3.89~4.40
|
4.40~5.00
|
||||
5.00~5.41
|
Il ruolo della rondella piana:
1, aumenta l'area di contatto fra il bullone e la macchina.
2, eliminare il danneggiamento della superficie della macchina quando la rosetta elastica sta scaricando la vite. Quando usando deve essere una rosetta elastica un la rondella piana, la rondella piana accanto alla superficie della macchina, la rosetta elastica fra la rondella piana ed il dado.
Gamma di applicazione:
1. Macchine, industria automobilistica, strade,
2. Ponti, tunnel, sistemi ferroviari urbani,
3. Ferrovie ad alta velocità, nautici, potere termico,
4. Energia eolica, energia nucleare, petrochimico, aerospaziale,
5. Costruzioni d'acciaio del tetto ecc.

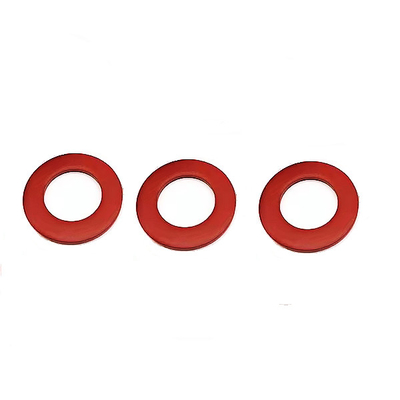

Foto:
