Luogo di origine: | La CINA |
---|---|
Marca: | FLRS or OEM |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-WF021 |
Quantità di ordine minimo: | 1 pezzo |
Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
Tempi di consegna: | 8-20days |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 100TONS/MONTH |
Norma: | ASME B16.5 | Materiale: | Acciaio al carbonio |
---|---|---|---|
Dimensione: | 1/2» - 24" | Applicazione: | Industriale, petrolio, olio, gas |
Collegamento: | Saldatura | Rivestimento: | Pittura nera |
Evidenziare: | Flangia di verniciatura del collo della saldatura,Flangia del collo della saldatura di acciaio al carbonio,Flangia alzata del acciaio al carbonio del fronte |

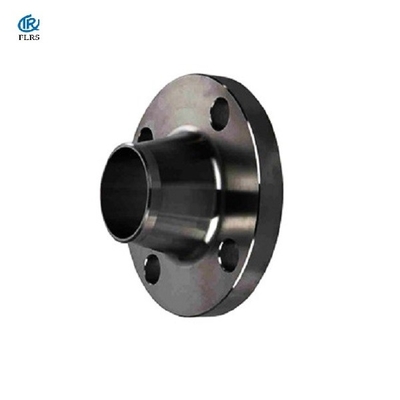

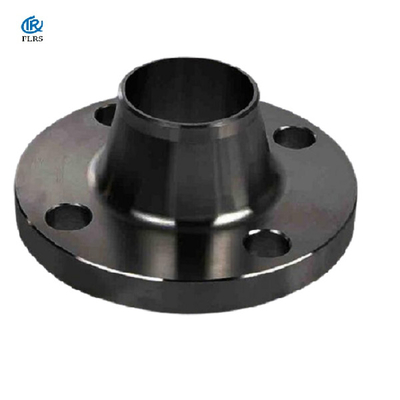

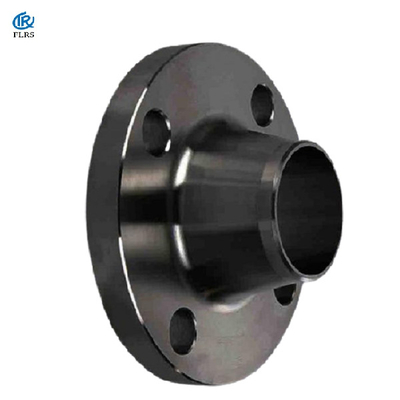

Rivestimento seghettato flangia di saldatura di verniciatura del collo sollevato flangia di acciaio al carbonio del fronte/150LB STD del collo della saldatura del nero di ASME B16.5
La flangia di saldatura del collo, anche conosciuta come la flangia lunga del collo e la flangia con il collo, è le parti a forma di disco, pricipalmente usate per raggiungere il collegamento fra la conduttura, è stata ampiamente usata nel rifornimento idrico e nelle centrali elettriche petrochimici e urbani. Negli ultimi anni, con la pianificazione e la costruzione della linea di trasmissione ultraelevata di tensione i progetti della griglia nazionale, la richiesta delle torri ultraelevate del tubo d'acciaio di tensione è aumentato drammaticamente.
La flangia di Weldingneck come nuova forma di collegamento della flangia della torre del tubo d'acciaio si è rivelata avere determinati avanzato ed affidabile. Svolge un ruolo vitale nel miglioramento la capacità di produzione e della qualità del prodotto delle torri del tubo d'acciaio
Dimensione | D | K | L | n | B1 | C | N | H | d | f | S = campione. | |
1/2» | 90 | 60,3 | 15,9 | 4 | 21,3 | 15,8 | 9,6 | 30 | 46 | 34,9 | 2 | 2,77 |
3/4" | 100 | 69,9 | 15,9 | 4 | 26,7 | 21,0 | 11,2 | 38 | 51 | 42,9 | 2 | 2,87 |
1" | 110 | 79,4 | 15,9 | 4 | 33,4 | 26,6 | 12,7 | 49 | 54 | 50,8 | 2 | 3,38 |
1 1/4" | 115 | 88,9 | 15,9 | 4 | 42,4 | 35,3 | 14,3 | 59 | 56 | 63,5 | 2 | 3,56 |
1 1/2» | 125 | 98,4 | 15,9 | 4 | 48,3 | 40,9 | 15,9 | 65 | 60 | 73,0 | 2 | 3,68 |
2" | 150 | 120,7 | 19,1 | 4 | 60,3 | 52,5 | 17,5 | 78 | 62 | 92,1 | 2 | 3,91 |
2 1/2» | 180 | 139,7 | 19,1 | 4 | 73,0 | 62,7 | 20,7 | 90 | 68 | 104,8 | 2 | 5,16 |
3" | 190 | 152,4 | 19,1 | 4 | 88,9 | 77,9 | 22,3 | 108 | 68 | 127,0 | 2 | 5,49 |
3 1/2» | 215 | 177,8 | 19,1 | 8 | 101,6 | 90,1 | 22,3 | 122 | 70 | 139,7 | 2 | 5,74 |
4" | 230 | 190,5 | 19,1 | 8 | 114,3 | 102,3 | 22,3 | 135 | 75 | 157,2 | 2 | 6,02 |
5" | 255 | 215,9 | 22,2 | 8 | 141,3 | 128,2 | 22,3 | 164 | 87 | 185,7 | 2 | 6,55 |
6" | 280 | 241,3 | 22,2 | 8 | 168,3 | 154,1 | 23,9 | 192 | 87 | 215,9 | 2 | 7,11 |
8" | 345 | 298,5 | 22,2 | 8 | 219,1 | 202,7 | 27,0 | 246 | 100 | 269,9 | 2 | 8,18 |
10" | 405 | 362,0 | 25,4 | 12 | 273,0 | 254,5 | 28,6 | 305 | 100 | 323,8 | 2 | 9,27 |
12" | 485 | 431,8 | 25,4 | 12 | 323,8 | 304,7 | 30,2 | 365 | 113 | 381,0 | 2 | 9,53 |
14" | 535 | 476,3 | 28,6 | 12 | 355,6 | 336,5 | 33,4 | 400 | 125 | 412,8 | 2 | 9,53 |
16" | 595 | 539,8 | 28,6 | 16 | 406,4 | 387,3 | 35,0 | 457 | 125 | 469,9 | 2 | 9,53 |
18" | 635 | 577,9 | 31,8 | 16 | 457,0 | 437,9 | 38,1 | 505 | 138 | 533,4 | 2 | 9,53 |
20" | 700 | 635,0 | 31,8 | 20 | 508,0 | 488,9 | 41,3 | 559 | 143 | 584,2 | 2 | 9,53 |
24" | 815 | 749,3 | 34,9 | 20 | 610,0 | 590,9 | 46,1 | 663 | 151 | 692,2 | 2 | 9,53 |
Applicazione:
1. Strutture d'acciaio, multi-pavimento, struttura d'acciaio di palazzo multipiano
2. Buildings, fabbricati industriali, strada principale, ferrovia,
3. Svapore del teel, torre, centrale elettrica ed altre strutture dell'officina della struttura
