Luogo di origine: | La CINA |
---|---|
Marca: | FLRS or OEM |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-WF01 |
Quantità di ordine minimo: | 2 pezzi |
Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
Tempi di consegna: | 8-20days |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 100TONS/MONTH |
Nome: | Flangia di saldatura del collo | Norma: | ASME B16.5 |
---|---|---|---|
Dimensione: | 1/2» a 24" | Spessore: | Sch40 |
Pressione: | 300lb | Applicazione: | Industriale, petrolio, olio, gas |
Evidenziare: | Flangia d'acciaio forgiata collo della saldatura,Rivestimento seghettato flangia del collo della saldatura,Flangia di saldatura alzata del collo del fronte |

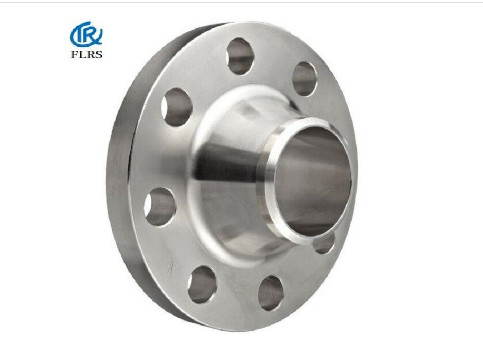

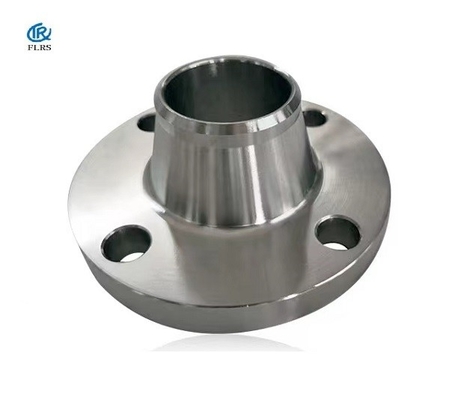

ASME B16.5 ha forgiato la flangia d'acciaio del collo della saldatura ha sollevato il rivestimento seghettato fronte
La flangia del collo della saldatura è un'più alta altezza del collo, che ha aumentato la rigidezza e la capacità portante per la flangia.
Metodo del collegamento: flangia il dado, il collegamento di bullone
Processo di produzione: pezzo fucinato globale professionale, forgiante fabbricazione, ecc.
Metodo di lavorazione: il CNC di alta precisione lavora il giro, la rifinitura ordinaria del tornio, la saldatura ad arco di argon e l'altra elaborazione al tornio
Portata di applicazione: contenitore a pressione della caldaia, petrolio, prodotto chimico, costruzione navale, farmaceutico, oro, macchinario, timbrando l'alimento del gomito ed altre industrie
Dimensione | D | K | L | n | B1 | C | N | H | d | f | S = Sch40 | |
1/2» | 95 | 66,7 | 15,9 | 4 | 21,3 | 15,8 | 12,7 | 38 | 51 | 34,9 | 2 | 2,77 |
3/4" | 115 | 82,6 | 19,1 | 4 | 26,7 | 21,0 | 14,3 | 48 | 56 | 42,9 | 2 | 2,87 |
1" | 125 | 88,9 | 19,1 | 4 | 33,4 | 26,6 | 15,9 | 54 | 60 | 50,8 | 2 | 3,38 |
1 1/4" | 135 | 98,4 | 19,1 | 4 | 42,4 | 35,3 | 17,5 | 64 | 64 | 63,5 | 2 | 3,56 |
1 1/2» | 155 | 114,3 | 22,2 | 4 | 48,3 | 40,9 | 19,1 | 70 | 67 | 73,0 | 2 | 3,68 |
2" | 165 | 127,0 | 19,1 | 8 | 60,3 | 52,5 | 20,7 | 84 | 68 | 92,1 | 2 | 3,91 |
2 1/2» | 190 | 149,2 | 22,2 | 8 | 73,0 | 62,7 | 23,9 | 100 | 75 | 104,8 | 2 | 5,16 |
3" | 210 | 168,3 | 22,2 | 8 | 88,9 | 77,9 | 27,0 | 117 | 78 | 127,0 | 2 | 5,49 |
3 1/2» | 230 | 184,2 | 22,2 | 8 | 101,6 | 90,1 | 28,6 | 133 | 79 | 139,7 | 2 | 5,74 |
4" | 255 | 200,0 | 22,2 | 8 | 114,3 | 102,3 | 30,2 | 146 | 84 | 157,2 | 2 | 6,02 |
5" | 280 | 235,0 | 22,2 | 8 | 141,3 | 128,2 | 33,4 | 178 | 97 | 185,7 | 2 | 6,55 |
6" | 320 | 269,9 | 22,2 | 12 | 168,3 | 154,1 | 35,0 | 206 | 97 | 215,9 | 2 | 7,11 |
8" | 380 | 330,2 | 25,4 | 12 | 219,1 | 202,7 | 39,7 | 260 | 110 | 269,9 | 2 | 8,18 |
10" | 445 | 387,4 | 28,6 | 16 | 273,0 | 254,5 | 46,1 | 321 | 116 | 323,8 | 2 | 9,27 |
12" | 520 | 450,8 | 31,8 | 16 | 323,8 | 303,2 | 49,3 | 375 | 129 | 381,0 | 2 | 10,31 |
14" | 585 | 514,4 | 31,8 | 20 | 355,6 | 333,3 | 52,4 | 425 | 141 | 412,8 | 2 | 11,13 |
16" | 650 | 571,5 | 34,9 | 20 | 406,4 | 381,0 | 55,6 | 483 | 144 | 469,9 | 2 | 12,70 |
18" | 710 | 628,6 | 34,9 | 24 | 457,0 | 428,5 | 58,8 | 533 | 157 | 533,4 | 2 | 14,27 |
20" | 775 | 685,8 | 34,9 | 24 | 508,0 | 477,8 | 62,0 | 587 | 160 | 584,2 | 2 | 15,09 |
24" | 915 | 812,8 | 41,3 | 24 | 610,0 | 575,0 | 68,3 | 702 | 167 | 692,2 | 2 | 17,48 |
1.Advantage:
(1) prezzo ragionevole con qualità eccellente
(2) azione abbondanti e consegna rapida
(3) esperienza ricca dell'esportazione e del rifornimento, servizio sincero
(4) spedizioniere affidabile, accanto al porto di Tientsin
termine 2.payment:
acconto di 30% prima della produzione, 70% contro la copia di B/L.
3.Sample:
Se avete bisogno di, vi offriremo i campioni gratis, ma i nuovi clienti si pensano che sopportino la tassa precisa.
4.Package:
Casse o pallet del compensato.
