Luogo di origine: | La CINA |
---|---|
Marca: | FLRS or OEM |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-SB02 |
Quantità di ordine minimo: | 100 pezzi |
Imballaggi particolari: | casse del compensato del cartone/pallet tessuti di bag+plywood |
Tempi di consegna: | 8-25days |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 50tons/month |
Nome di prodotto: | bullone della testa esagonale | Norma: | DIN931 |
---|---|---|---|
Tipo capo: | Testa esagonale | Filo: | Mezzo filo |
Materiale: | A2-50、 A4-80 DEL、 A4-70 DEL、 A2-70 | Dimensione: | M3-M39 |
Evidenziare: | La testa di esagono serra M10,Bulloni capi di mezzo esagono del filo,Testa esagonale M10 Bolt di acciaio inossidabile |
La testa di esagono di acciaio inossidabile serra il mezzo filo in DIN931/M10 testa esagonale standard Bolt
Le viti esagonali DIN931, anche conosciute come le viti esagonali esterne, sono fermi che consistono di due parti: una testa esagonale e una vite con i fili esterni, che generalmente sono usati insieme con i dadi e sono comunemente usati fissare i collegamenti fra due si separa attraverso i fori.
Le viti esagonali DIN931 sono mezzo filo. barretta parzialmente infilata e parzialmente nuda. Il filo includere i denti grezzi e fini.
Disegno:
d | P | b | C | il da | dw | ds | K | e | |||||||||
B | B | B | B | B | |||||||||||||
L≤125mm | min | massimo | massimo | min | min | min | massimo | min | massimo | min | min | ||||||
M1.6 | 0,35 | 9 | 0,1 | 0,25 | 2 | 2,4 | - | 1,46 | - | 0,98 | 1,22 | - | - | 3,02 | - | 3,41 | - |
M2 | 0,4 | 10 | 0,1 | 0,25 | 2,6 | 3,2 | - | 1,86 | - | 1,28 | 1,52 | - | - | 3,82 | - | 4,32 | - |
M2.5 | 0,45 | 11 | 0,1 | 0,25 | 3,1 | 4,1 | - | 2,36 | - | 1,58 | 1,82 | - | - | 4,82 | - | 5,45 | - |
M3 | 0,5 | 12 | 0,15 | 0,4 | 3,6 | 4,6 | - | 2,86 | - | 1,88 | 2,12 | - | - | 5,32 | - | 6,01 | - |
M3.5 | 0,6 | 13 | 0,15 | 0,4 | 4,1 | 5,1 | - | 3,32 | - | 2,28 | 2,52 | - | - | 5,82 | - | 6,58 | - |
M4 | 0,7 | 14 | 0,15 | 0,4 | 4,7 | 5,9 | - | 3,82 | - | 2,68 | 2,92 | - | - | 6,78 | - | 7,66 | - |
M5 | 0,8 | 16 | 0,15 | 0,5 | 5,7 | 6,9 | - | 4,82 | - | 3,35 | 3,65 | - | - | 7,78 | - | 8,79 | - |
M6 | 1 | 18 | 0,15 | 0,5 | 6,8 | 8,9 | - | 5,82 | - | 3,85 | 4,15 | - | - | 9,78 | - | 11,05 | - |
M7 | 1 | 20 | 0,15 | 0,5 | 7,8 | 9,6 | - | 6,78 | - | 4,65 | 4,95 | - | - | 10,73 | - | 12,12 | - |
M8 | 1,25 | 22 | 0,15 | 0,6 | 9,2 | 11,6 | - | 7,78 | - | 5,15 | 5,45 | - | - | 12,73 | - | 14,38 | - |
M10 | 1,5 | 26 | 0,15 | 0,6 | 11,2 | 15,6 | - | 9,78 | - | 6,22 | 6,58 | - | - | 16,73 | - | 18,9 | - |
M12 | 1,75 | 30 | 0,15 | 0,6 | 13,7 | 17,4 | - | 11,7 | - | 7,32 | 7,68 | - | - | 18,67 | - | 21,1 | - |
M14 | 2 | 34 | 0,15 | 0,6 | 15,7 | 20,5 | - | 13,7 | - | 8,62 | 8,98 | - | - | 21,67 | - | 24,49 | - |
M16 | 2 | 38 | 0,2 | 0,8 | 17,7 | 22,5 | 22 | 15,7 | 15,6 | 9,82 | 10,2 | 9,71 | 10,3 | 23,67 | 23,16 | 26,75 | 26,17 |
M18 | 2,5 | 42 | 0,2 | 0,8 | 20,2 | 25,3 | 24,8 | 17,7 | 17,6 | 11,3 | 11,7 | 11,2 | 11,9 | 26,67 | 26,16 | 30,14 | 29,56 |
M20 | 2,5 | 46 | 0,2 | 0,8 | 22,4 | 28,2 | 27,7 | 19,7 | 19,5 | 12,3 | 12,7 | 12,2 | 12,9 | 29,67 | 29,16 | 33,53 | 32,95 |
M22 | 2,5 | 50 | 0,2 | 0,8 | 24,4 | 30 | 29,5 | 21,7 | 21,5 | 13,8 | 14,2 | 13,7 | 14,4 | 31,61 | 31 | 35,72 | 35,03 |
M24 | 3 | 54 | 0,2 | 0,8 | 26,4 | 33,6 | 33,2 | 23,7 | 23,5 | 14,8 | 15,2 | 14,7 | 15,4 | 35,38 | 35 | 39,98 | 39,55 |
M27 | 3 | 60 | 0,2 | 0,8 | 30,4 | - | 38 | 26,5 | - | - | 16,7 | 17,4 | - | 40 | - | 45,2 | |
M30 | 3,5 | 66 | 0,2 | 0,8 | 33,4 | - | 42,7 | 29,5 | - | - | 18,3 | 19,1 | - | 45 | - | 50,85 | |
M33 | 3,5 | 72 | 0,2 | 0,8 | 36,4 | - | 46,6 | 32,4 | - | - | 20,6 | 21,4 | - | 49 | - | 55,37 | |
M36 | 4 | 78 | 0,2 | 0,8 | 39,4 | - | 51,1 | 35,4 | - | - | 22,1 | 22,9 | - | 53,8 | - | 60,79 | |
M39 | 4 | 84 | 0,3 | 1 | 42,4 | - | 55,9 | 38,4 | - | - | 24,6 | 25,4 | - | 58,8 | - | 66,44 |
Metodo di segno di viti esagonali DIN931:
Esempio della marcatura delle viti esagonali esterne DIN931.
La testa di esagono si serra con la dimensione d=M12, la lunghezza nominale L=80, il grado A4-80 del filo della prestazione ed il grado A del prodotto è segnato As
SUS316 viti esagonali DIN931-M12*80-A

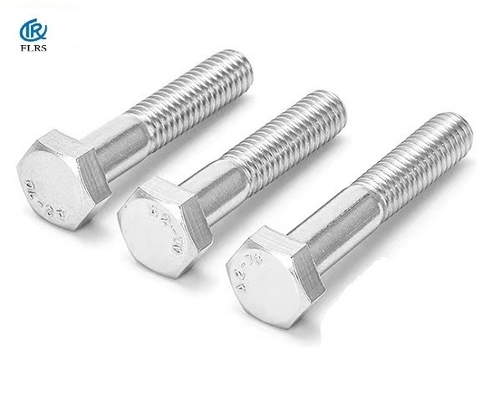

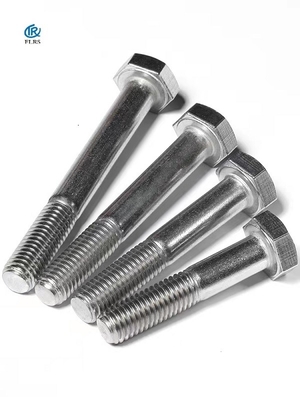

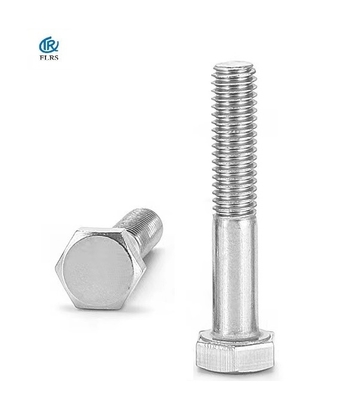

Foto del prodotto:
Applicazione:
Collegamento di vite esagonale, assemblea semplice, smontaggio facile, alta efficienza ed ampia applicazione, pricipalmente utilizzata in varie attrezzature meccaniche, in prodotti elettronici, in attrezzature di comunicazione, nell'attrezzatura della mobilia, nell'industria dell'edilizia ed in altre industrie di produzione, di installazione, di manutenzione, ecc…
