Breve tipo flangia Lap Joint Stub End Collar di ASME B16.9 dell'accessorio per tubi dell'acciaio

Informazioni di base
Luogo di origine: La Cina
Marca: FLRS
Certificazione: ISO9001
Numero di modello: FLRS-SE001
Quantità di ordine minimo: 1 pezzo
Imballaggi particolari: CARTON/PLYWOOD HA RIVESTITO/PALLET
Tempi di consegna: 5-20days
Termini di pagamento: T/T, Western Union, MoneyGram, L/C
Capacità di alimentazione: 50000pieces/month
Informazioni dettagliate
Materiale: SS304 Forma: Uguale
Tipo di collegamento: Saldato Superficie: lucidatura
Applicazione: società con la flangia Norma: B16.9
Evidenziare:

Flangia Lap Joint Stub End

,

Lap Joint Stub End Collar

,

Tipo del collare del tubo di acciaio inossidabile breve


Descrizione di prodotto

Accessori per tubi inossidabili di Stee/breve tipo giunto ASME B16.9/MSS-SP43 Stub End For Flange del collare

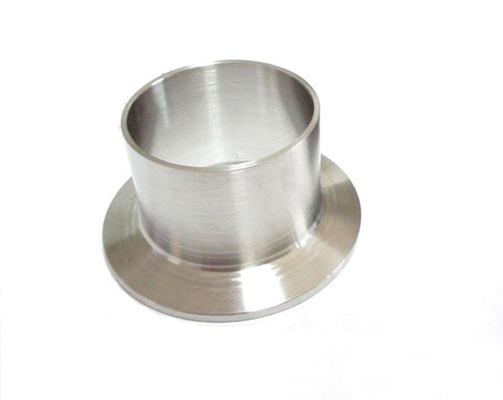

Breve tipo flangia Lap Joint Stub End Collar di ASME B16.9 dell'accessorio per tubi dell'acciaio 0

 un metodo di timbratura di trasformare il bordo esterno o il bordo del foro di un prodotto in bianco o semilavorato in un bordo verticale lungo una determinata curva

Nome: Stub End.
Materiale: ASTM A403 WP304/WP316
Dimensione: 1/2» - 24"

Spessore: SCH5S-SCH160S

Estremità: estremità-saldatura



公称通径
N0rminal
diametro
外径
0utside
diametro
长度
Lunghezza
F
搭接外径
Rivestimento del diametro 0f
&Maximum di N0minal
圆角半径
Raggio 0f
FilletR
(理论重 kg/pc del 型 di E)
(E) peso di Approximate0x
sch5s sch10s sch40S
DN NPS 0D 短型
PS
长型
LP
G l
Massimo
B
Massimo
短型
PS
长型
LP
短型
PS
长型
LP
短型
PS
长型
LP
15 1/2 21,3 50,8 76,2 35,1 3 0,75 0,049 0,067 0,063 0,084 0,079 1,106
20 3/4 26,7 50,8 76,2 42,9 3 0,75 0,064 0,087 0,081 0,109 0,101 0,144
25 1 33,4 50,8 101,6 50,8 3 0,75 0,082 0,144 0,134 0,233 0,16 0,279
32 1.1/4 42,4 50,8 101,6 63,5 5 0,75 0,109 0,188 0,178 0,307 0,225 0,386
40 1.1/2 48,3 50,8 152,4 73,2 6 0,75 0,129 0,219 0,231 0,358 0,279 0,467
50 2 60,3 63,5 152,4 91,9 8 0,75 0,204 0,406 0,338 0,667 0,471 0,924
65 2.1/2 73 63,5 152,4 104,6 8 0,75 0,313 0,626 0,448 0,893 0,47 1,465
80 3 88,9 63,5 152,4 127 10 0,75 0,4 0,781 0,574 1,117 1,01 1,954
90 3.1/2 101,6 76,2 152,4 139,7 10 0,75 0,522 0,896 0,65 1,283 1,38 2,35
100 4 114,3 76,2 152,4 157,2 11 0,75 0,606 1,024 0,87 1,474 1,68 2,822
125 5 141,3 76,2 203,2 185,7 11 1,5 0,985 2,153 1,21 2,635 2,08 4,957
150 6 168,3 88,9 203 215,9 13 1,5 1,34 2,591 1,64 3,174 3,37 6,482
200 8 219,1 101,6 203,2 269,7 13 1,5 1,96 3,409 2,56 4,607 5,67 9,819
250 10 273,1 127 254 323,9 13 1,5 3,57 6,389 4,39 7,843 9,55 17,023
300 12 323,9 152,4 254 381 13 1,5 5,85 8,922 6,74 10,275 13,8 21,075

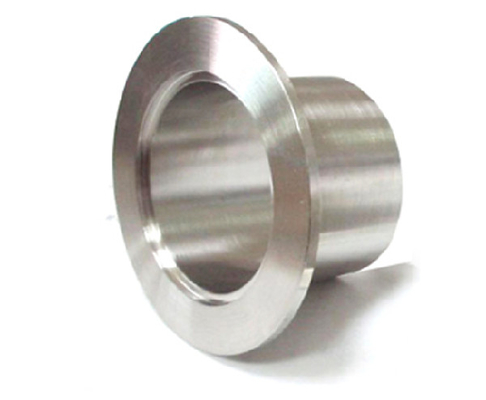

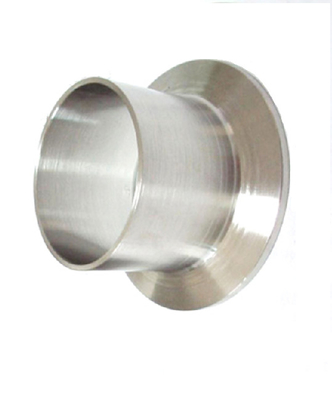

Breve tipo flangia Lap Joint Stub End Collar di ASME B16.9 dell'accessorio per tubi dell'acciaio 1Breve tipo flangia Lap Joint Stub End Collar di ASME B16.9 dell'accessorio per tubi dell'acciaio 2
