Luogo di origine: | La Cina |
---|---|
Marca: | FLRS or OEM |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-G012 |
Quantità di ordine minimo: | 1 pezzo |
Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
Tempi di consegna: | due settimane |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 50tons/month |
Materiali di striscia & dell'anello: | Acciaio inossidabile/acciaio al carbonio /alloy | Norma della flangia: | ASME B16.5/EN1514-2 |
---|---|---|---|
Nome: | Guarnizione arrotolata a spirale | Tipo della guarnizione: | CG |
Colore: | secondo il codice colore dell'anello della guida | Norma: | ASME B16.20 |
Evidenziare: | La flangia ss si sviluppa a spirale guarnizione arrotolata,Il tipo ss di CG si sviluppa a spirale guarnizione arrotolata,Guarnizione metallica a spirale con gli anelli esterni |

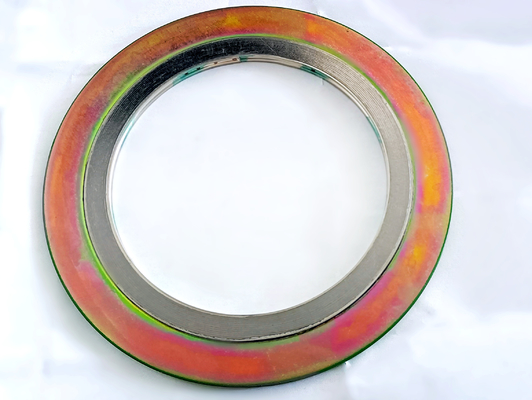

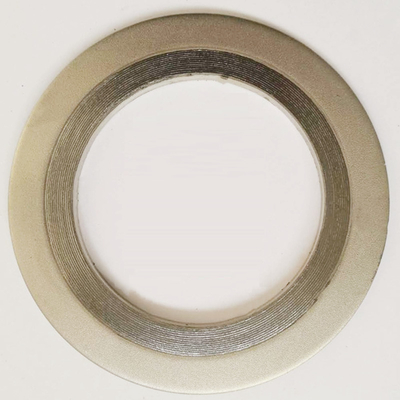

Guarnizione arrotolata a spirale standard di ASME B16.20 CG con il vestito esterno degli anelli per la guarnizione a spirale della ferita della flangia/ss di ASME B16.5
La guarnizione arrotolata a spirale è formata della lama metallica a forma di V e del riempitore non metallico molle per mezzo di accatastato,
la guarnizione a spirale della ferita ed ha collegato la suoi fine ed inizio dal punto saldato. Dipenda dalla sua compressione eccellente
la resilienza, è adatto a sport di sigillatura dove l'alterazione della temperatura e la pressione sono frequenti.
Può essere usato come l'elemento di sigillatura statico del tubo, valvola, pompa, scambio termico, torre di condensazione,
foro normale e foro dell'uomo della flangia, ecc. Ampiamente si è applicato nei campi del petrochimico,
poco chiaro medico e farmaceutico meccanico della fabbrica, della centrale elettrica, di metallurgia, di costruzione navale,
centrale elettrica e navigazione, ecc.
Stile CG
Guarnizione per tutti gli usi adatta a fronte piano ed a flange alzate del fronte fino a classe 2500
Concentrarsi l'anello individua esattamente la guarnizione sul fronte della flangia, fornisce la forza radiale supplementare e funge da limitatore di compressione
L'avvolgimento a spirale (elemento di sigillatura) consiste del metallo preformato e del materiale di riempitore molle
NOTA: Un anello interno è raccomandato per le applicazioni sopra classe 600, dovuto l'alto carico disponibile del bullone. Vedi lo stile RWI.
È un anello esterno che esattamente la guarnizione concentrare sul fronte della flangia, fornisce la forza radiale supplementare per impedire
scoppio ed atti della guarnizione come fermata di compressione.
Una guarnizione per tutti gli usi adatta ad uso con il fronte piano e le flange alzate del fronte, classe 900 e sopra un interno
l'anello è raccomandato.
Materiali di striscia & dell'anello | Minimo | Massimo | Anello della guida Codice colore |
|||
Materiale | F | c | F | c | Abberviation | |
ss304 | -320 | -195 | 1400 | 760 | 304 | Giallo |
ss316L | -150 | -100 | 1400 | 760 | 316L | Verde |
ss347L | -150 | -100 | 1400 | 760 | 317L | Marrone rossiccio |
ss321 | -320 | -195 | 1400 | 760 | 321 | Turchese |
ss347 | -320 | -195 | 1700 | 925 | 347 | Blu |
Acciaio al carbonio | -40 | -40 | 1000 | 540 | CRS | Argento |
Lega 20 | -300 | -185 | 1400 | 760 | A-20 | Nero |
Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Beige |
Incoloy 800 | -150 | -100 | 1600 | 870 | In 800 | Bianco |
825 lncoloy | -150 | -100 | 1600 | 870 | In 825 | Bianco |
lnconel 600 | -150 | -100 | 2000 | 1090 | Inc 60o | Oro |
Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Oro |
Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Nessun colore |
Monel 400 | -200 | -130 | 1500 | 820 | LUNEDÌ | Arancia |
Nichel 200 | -320 | -195 | 1400 | 760 | La nl | Rosso |
Titanio | -320 | -195 | 2000 | 1090 | T | Porpora |
Materiali di riempitore | ||||||
Minimo | Culla massima | Banda Codice colore |
||||
Materiale | F | c | F | c | Abbreviazione | |
Flessibile Grafite |
-350 | -212 | 950 | 510 | F.G. | Grigio |
PTFE | -400 | -240 | 500 | 260 | PTFE | Bianco |
Ceramico | -350 | -212 | 2000 | 1090 | CER | Verde chiaro |
Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rosa |
