| Marchio: | FLRS or OEM |
| Numero di modello: | FLRS-G011 |
| MOQ: | 5 pezzi |
| Dettagli dell' imballaggio: | casse del compensato del cartone/pallet del compensato |
| Condizioni di pagamento: | T/T, L/C, Western Union, paypal |

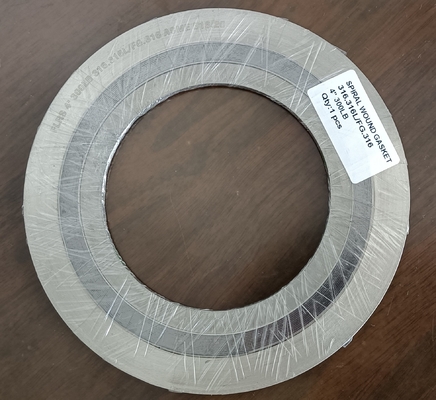

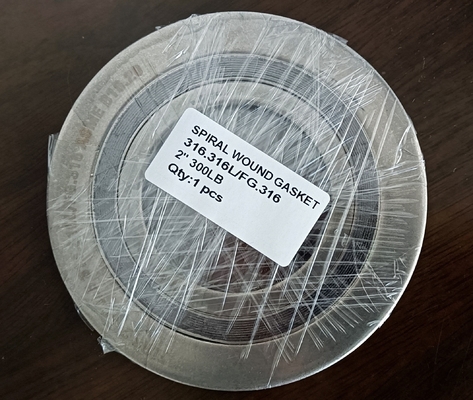

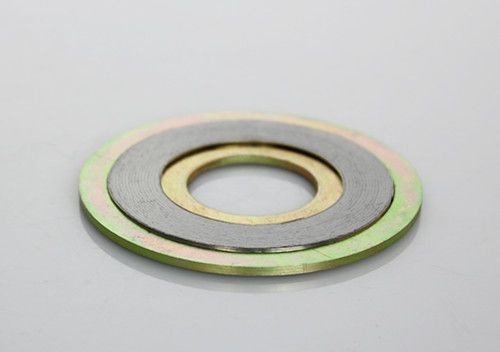

Guarnizione arrotolata a spirale del cgi di ASME B16.20 con il vestito interno & esterno degli anelli per la flangia di ASME B16.5
La guarnizione arrotolata a spirale è formata della lama metallica a forma di V e del riempitore non metallico molle per mezzo di accatastato,
la guarnizione a spirale della ferita ed ha collegato la suoi fine ed inizio dal punto saldato. Dipenda dalla sua compressione eccellente
la resilienza, è adatto a sport di sigillatura dove l'alterazione della temperatura e la pressione sono frequenti.
Può essere usato come l'elemento di sigillatura statico del tubo, valvola, pompa, scambio termico, torre di condensazione,
foro normale e foro dell'uomo della flangia, ecc. Ampiamente si è applicato nei campi del petrochimico,
poco chiaro medico e farmaceutico meccanico della fabbrica, della centrale elettrica, di metallurgia, di costruzione navale,
centrale elettrica e navigazione, ecc.
Cgi di stile
Adatto a fronte piano ed a flange alzate del fronte fino a classe 2500
Raccomandato per le applicazioni ad alta pressione, per uso con i riempitori di PTFE ed una volta delineato da ASME B16.20
L'anello interno funge da limitatore di compressione e protegge gli elementi di sigillatura dall'attacco di media trattati
Una guarnizione di stile CG misura con l'anello interno che dà una fermata di limitazione supplementare di compressione e fornisce il calore
e bobine proteggenti della guarnizione della barriera di corrosione ed impedire erosione della flangia.
Adatto ad uso con le flange piane del fronte e specificato per servizio di temperatura & di alta pressione, classe 900 e sopra
o dove i media corrosivi o tossici sono presenti.
Altri stili disponibili su richiesta.
| Materiali di striscia & dell'anello | Minimo | Massimo | Anello della guida Codice colore |
|||
| Materiale | F | c | F | c | Abberviation | |
| ss304 | -320 | -195 | 1400 | 760 | 304 | Giallo |
| ss316L | -150 | -100 | 1400 | 760 | 316L | Verde |
| ss347L | -150 | -100 | 1400 | 760 | 317L | Marrone rossiccio |
| ss321 | -320 | -195 | 1400 | 760 | 321 | Turchese |
| ss347 | -320 | -195 | 1700 | 925 | 347 | Blu |
| Acciaio al carbonio | -40 | -40 | 1000 | 540 | CRS | Argento |
| Lega 20 | -300 | -185 | 1400 | 760 | A-20 | Nero |
| Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | Brown |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | Beige |
| Incoloy 800 | -150 | -100 | 1600 | 870 | In 800 | Bianco |
| 825 lncoloy | -150 | -100 | 1600 | 870 | In 825 | Bianco |
| lnconel 600 | -150 | -100 | 2000 | 1090 | Inc 60o | Oro |
| Inconel 625 | -150 | -100 | 2000 | 1090 | INCO 625 | Oro |
| Inconel X750 | -150 | -100 | 2000 | 1090 | INX | Nessun colore |
| Monel 400 | -200 | -130 | 1500 | 820 | LUNEDÌ | Arancia |
| Nichel 200 | -320 | -195 | 1400 | 760 | La nl | Rosso |
| Titanio | -320 | -195 | 2000 | 1090 | T | Porpora |
| Materiali di riempitore | ||||||
| Minimo | Culla massima | Banda Codice colore |
||||
| Materiale | F | c | F | c | Abbreviazione | |
| Flessibile Grafite |
-350 | -212 | 950 | 510 | F.G. | Grigio |
| PTFE | -400 | -240 | 500 | 260 | PTFE | Bianco |
| Ceramico | -350 | -212 | 2000 | 1090 | CER | Verde chiaro |
| Mica Graphite | -350 | -212 | 1100 | 590 | MICA-GRA | Rosa |
|
|
