| Marchio: | FLRS |
| Numero di modello: | FLRS-F046 |
| MOQ: | 1 pezzo |
| Dettagli dell' imballaggio: | casse del compensato del cartone/pallet del compensato |
| Condizioni di pagamento: | T/T, L/C, Western Union, paypal |

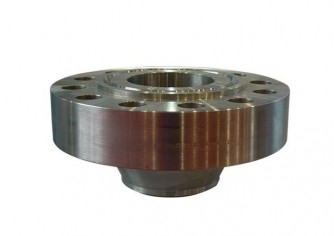

Tipo ad alta pressione ciechi di 6B/flangia di saldatura 13.8Mpa (2000psi) della flangia api 6A del metallo di RTJ del collo
Le flange di API6A sono destinate per unire insieme i tubi, forza di sostegno di aumento, o blocchi una conduttura.
La flangia di api 6A è usata per produrre le flange di servizio ad alta temperatura con ad alta resistenza da utilizzare nelle applicazioni del gas esplosivo e del petrolio. dovuto la natura delle applicazioni, questo materiale ha resistenza ad alta temperatura, la resistenza ad alta pressione, alti resistenza della corrosione ed ad alta resistenza pure. Api 6A gamme di dimensione della flangia da 10000 PSI da 1 13/16 di pollice - 21 1/4inches di diametro.
| Dimensione | B | OD | C | E1 | Q (MASSIMO) |
G | K | T | J1 | J2 | J3 | J4 | R | Poiché | N | H | Ring Number |
| Bx | |||||||||||||||||
| 1 13/16" | 46,8 | 185 | 3 | - | 5,56 | 77,77 | 105 | 42,1 | 88,9 | 65,1 | 48,5 | - | 10 | 146,1 | 8 | 23 | 151 |
| 2 1/16» | 53,2 | 200 | 3 | - | 5,95 | 86,23 | 111 | 44,1 | 100 | 74,7 | 51,6 | - | 10 | 158,8 | 8 | 23 | 152 |
| 2 9/16" | 65,9 | 230 | 3 | - | 6,75 | 102,77 | 132 | 51,2 | 120,7 | 92,1 | 57,2 | - | 10 | 184,2 | 8 | 26 | 153 |
| 3 1/16» | 78,6 | 270 | 3 | - | 7,54 | 119 | 152 | 58,4 | 142,1 | 110,2 | 63,5 | - | 10 | 215,9 | 8 | 29 | 154 |
| 4 1/16» | 104 | 315 | 3 | - | 8,33 | 150,62 | 185 | 70,3 | 182,6 | 146,1 | 73,1 | - | 10 | 258,8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9,5 | 9,53 | 176,66 | 221 | 79,4 | 223,8 | 182,6 | 81 | 6,4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16» | 180,2 | 480 | 6 | 11,1 | 11,11 | 241,83 | 302 | 103,2 | 301,6 | 254 | 95,3 | 9,7 | 16 | 403,2 | 12 | 42 | 156 |
| 9" | 229,4 | 550 | 6 | 12,7 | 12,7 | 299,06 | 359 | 123,9 | 374,7 | 327,1 | 93,7 | 9,7 | 16 | 476,3 | 16 | 42 | 157 |
| 11" | 280,2 | 655 | 6 | 14,3 | 14,29 | 357,23 | 429 | 141,3 | 450,9 | 400,1 | 103,2 | 14,2 | 16 | 565,2 | 16 | 48 | 158 |
| 13 5/8" | 346,9 | 770 | 6 | 15,9 | 15,88 | 432,64 | 518 | 168,3 | 552,5 | 495,3 | 114,3 | 17,5 | 16 | 673,1 | 20 | 51 | 159 |
| 16 3/4" | 426,2 | 870 | 6 | 8,3 | 8,33 | 478,33 | 576 | 168,3 | 655,6 | 601,7 | 76,2 | 30,2 | 19 | 776,3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18,3 | 18,26 | 577,9 | 697 781 |
223,1 | 752,5 | 674,7 | 155,6 | 25,4 | 16 | 925,5 | 24 | 61 | 164 |
| 21 1/4" | 540,5 | 1145 | 6 | 19,1 | 19,05 | 647,88 | 241,3 | 847,7 | 762 | 165,1 | 31,8 | 21 | 1022,4 | 24 | 67 | 166 |
| Dimensione | 2000psi (2 1/16» fino ad un massimo di 21 1/4"), 3000psi (2 1/16» fino a 20 3/4"), 5000psi (2 1/16» fino a 11"), 10000psi (1 13/16" fino ad un massimo di 21 1/4"), 15000psi (1 13/16" fino ad un massimo di 18 3/4"), 20000psi (1 13/16" fino ad un massimo di 13 5/8") |
| Pressione | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| Norma | Api 6A - TIPO - 6BX |
| Spessore della parete | su misura |
| Materiale |
Acciaio inossidabile: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1,4301, 1,4307, 1,4401, 1,4571, 1,4541, 254Mo ed ecc. Acciaio al carbonio: A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 ecc. |
|
Acciaio inossidabile duplex: UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1,4462, 1,4410, 1,4501 ed ecc. Acciaio della conduttura: A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 ecc. |
|
|
Lega di nichel: inconel600, inconel625, inconel690, incoloy800, 825 incoloy, 800H incoloy, C22, C-276, Monel400, Alloy20 ecc. Lega Cr-Mo: A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, ecc. |
|
| Applicazione | Industy petrochimico; aviazione e industria aerospaziale; industria farmaceutica; scarico del gas; centrale elettrica; nave che buliding; trattamento dell'acqua, ecc. |
|
|
