Norma:: | BACCANO | Stile: | Esterno |
---|---|---|---|
Materiale: | acciaio per molle, acciaio inossidabile | Dimensione: | 3-9 |
Forma: | Zucca, mezzo foro | Tipo: | Normale |
Evidenziare: | Tipo normale anello di conservazione di BACCANO 471,Rondella d'acciaio degli anelli elastici del mezzo foro,Dispositivo di ancoraggio esterno di BACCANO 471 |

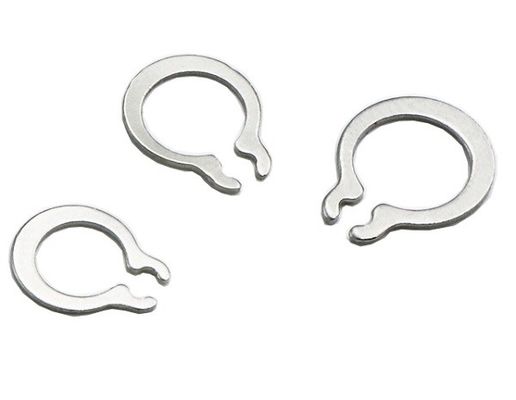

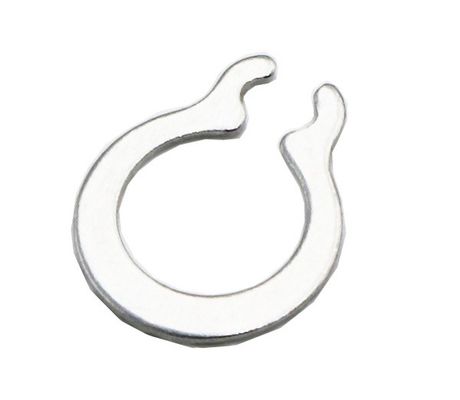

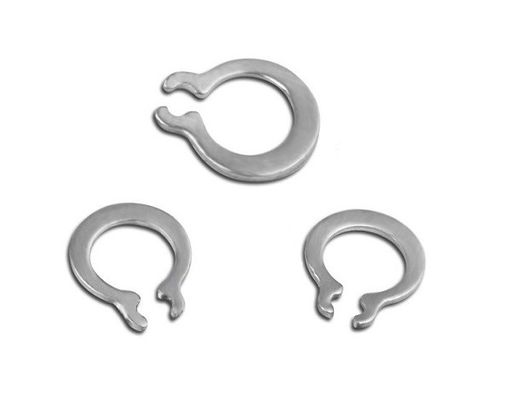

Mezzi rondella degli anelli elastici del foro/anello di conservazione d'acciaio per l'asse - tipo normale baccano 471 (d≤9mm)
L'anello di conservazione inoltre è chiamato anello elastico, o si riferisce ad una componente industriale. I materiali principali di produzione dell'anello di conservazione dell'asse sono acciaio per molle 65Mn; Acciaio inossidabile SUS304; Acciaio inossidabile SUS316.
Norma dimensione |
d | h | d1 min |
Peso (kg/1Kpcs) | ||
massimo | min | massimo | min | |||
3 | 2,74 | 2,55 | 0,4 | 0,35 | 1 | 0,017 |
4 | 3,74 | 3,55 | 0,4 | 0,35 | 1 | 0,022 |
5 | 4,74 | 4,55 | 0,6 | 0,55 | 1 | 0,066 |
6 | 5,64 | 5,45 | 0,7 | 0,65 | 1,2 | 0,084 |
7 | 6,56 | 6,32 | 0,8 | 0,75 | 1,2 | 0,121 |
8 | 7,46 | 7,22 | 0,8 | 0,75 | 1,2 | 0,158 |
9 | 8,46 | 8,22 | 1 | 0,94 | 1,2 | 0,3 |
