Luogo di origine: | La CINA |
---|---|
Marca: | FLRS |
Certificazione: | ISO9001 |
Numero di modello: | FLRS-SAE 002 |
Quantità di ordine minimo: | 1 pezzo |
Imballaggi particolari: | casse del compensato del cartone/pallet del compensato |
Tempi di consegna: | 8-20days |
Termini di pagamento: | T/T, L/C, Western Union, paypal |
Capacità di alimentazione: | 100Tons/Month |
Standard o non standard: | Norma | Materiale: | Acciaio |
---|---|---|---|
Dimensione: | 1/2» - 5" | Rivestimento: | Ecc galvanizzato, l'ossidazione nera, POLISH/Chrome ha placcato |
PACCHETTO: | Cassa del compensato | Colore: | il nero grigio giallo |
Evidenziare: | SAE Hydraulic Split Flange,Flangia spaccata idraulica 3000PSI,Flangia spaccata idraulica di acciaio al carbonio |

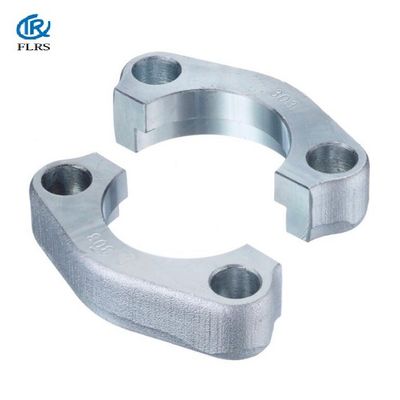

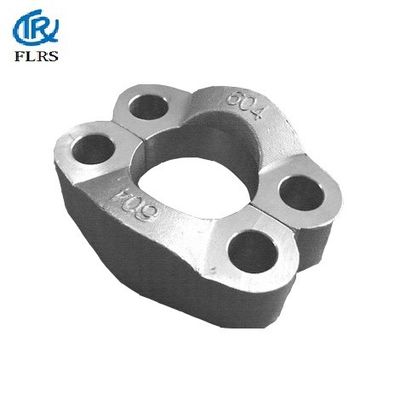

Morsetto idraulico standard della flangia del tubo di /Non-Split di spaccatura acciaio al carbonio/3000 PSI/ISO6162/SAE Flange idraulico
SAE Flange Clamps: sistema di un pezzo del morsetto della flangia:
Introduzione dei collegamenti elettrici fluidi idraulici della flangia con i morsetti di un pezzo della flangia e le viti di pollice o metriche:
la pressione 1.Working del codice di SAE morsetti della flangia di 61 serie è di 3000 PSI, 3,5 il MPa (35 barre) 35 al MPa (350 barre).
2. le dimensioni di morsetti di SAE Flange è secondo il 6162-1:2012 di iso. Dimensione nominale di iso: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Dimensione di pollice: 1/2»; 3/4"; 1"; 1 1/4"; 1 1/2»; 2"; 2 1/2»; 3".
3.Material del morsetto di un pezzo della flangia di SAE è fatto del acciaio al carbonio C45 con le proprietà nella seguente circostanza: Per la dimensione nominale DN 13 della flangia: - carico di snervamento minimo: 220 MPa - allungamento minimo alla frattura: 3% e per tutte le altre dimensioni nominali della flangia: - carico di snervamento minimo: Allungamento minimo 415 MPa alla frattura: 3%
la protezione esterna di corrosione superficiale 4.The di tutti i morsetti della flangia del acciaio al carbonio SAE, sarà protetta con un rivestimento appropriato per superare una prova minima dello spruzzo del sale di 72 h conformemente all'iso 9227.
requisito 5.Test di pressione/temperatura: Il tipo i collegamenti della flangia adeguatamente a questa parte dell'iso 6162 sarà sottoposto a scoppio e prove cicliche di resistenza specificati nell'iso 19879 per verificare che soddisfacciano le richieste specificate temperatura/di pressione. Sarà adatto ad uso alle tabelle arrese 2 di pressioni di esercizio una volta usato alle temperature fra °C -40 e i +120 collegamenti della flangia di °C. adeguatamente a questa parte dell'iso 6162 non sarà montato alle temperature di -20 °C. più basso.
6.Designation del morsetto di un pezzo della flangia della flangia dei collegamenti di un pezzo dei morsetti della dimensione DN 25: Iso 6162-1, FC×25 del morsetto
FILO E | B | C | D | E | |
1/2» | 56,3 | 47 | 40,5 | 9 | 18,2 |
3/4" | 71,4 | 60 | 50,8 | 11 | 23,8 |
1" | 80,9 | 70 | 57,1 | 13 | 27,8 |
1 1/4" | 95,2 | 77 | 66,7 | 15 | 31,8 |
1 1/2» | 112,7 | 95 | 79,4 | 17 | 36,5 |
2" | 133,3 | 114 | 96,8 | 21 | 44,5 |
FAQ:
I) Come posso ottenere più dettagli circa i vostri prodotti?
Potete inviare un email noi. Forniremo il catalogo e le immagini per il vostro riferimento
2) Come posso ottenere un certo campione?
Il campione è gratis, ma la necessità del compratore di pagare il costo del trasporto
3) Fornite alle parti su misura?
Sì, dovete fornire il disegno.
4) Che cosa sono altri prodotti che potete fornire?
Possiamo fornire gli accessori per tubi d'acciaio, i fastners, le guarnizioni ecc.
