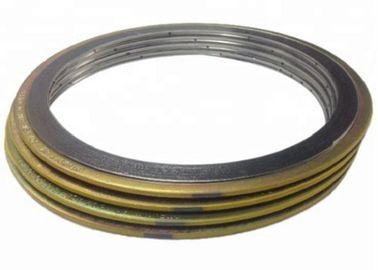

Guarnizioni arrotolate a spirale metalliche con il riempitore flessibile della grafite (ASME B16.20)
Tipo di base guarnizione arrotolata a spirale
• Pre-press che forma sovrapposizione della cinghia del metalloide e della cinghia ondulata metallo alternatamente, spirale
ferita fatta. Inoltre secondo le circostanze richieste per aggiungere anello di rinforzo. Sedere
sic tipo guarnizione arrotolata a spirale
| Materiale |
acciaio inossidabile (304,304L, 316L, 321.310.347) CRS, lega 20, Hastelloy b2, Hastelloy C 276, Incoloy 800, Inconel 600, Inconel*750, Monel 400, nichel 200, Titannium) |
| Materiali non metallici |
Grafite, PTFE, ceramico, Mica Graphite |
| Spessore |
Secondo il requisito del cliente |
| Pagamento |
D/P, T/T, Western Union |
| Termine d'esecuzione |
7days dopo che campione confermato |
| Tipo |
anello di base e interno, anello interno ed esterno esterno dell'anello, |
| Certificazione: |
ISO9001; CE; La BV; Api |
| Il nostro Seivice |
Il termine di consegna ed i servizi tecnici del requisito di cliente arrivare davanti al tempo preveduto.
Anche suo dentro la mezzanotte, se il cliente ha bisogno di piccolo giunto circolare, sarà di inviare indipendentemente dal costo.
Completa soltanto 50% delle vendite quando l'installazione ha finito.
La stabilità del prodotto in uso sarà interessata dopo l'installazione, se il prodotto è stabile nel processo dell'operazione.
24 ore di servizio saranno seguite se c'è qualunque domanda.
Nel primo periodo se l'errore o propri del suo cliente errore, risolve il problema in primo luogo.
Possiamo fare la trasformazione tecnica per la guarnizione irragionevole. |
Struttura
Prodotto principale
Guarnizioni arrotolate a spirale — fatto con una combinazione alternante di cavo formedmetal e di fillermaterials morbidi — guarnizione di avery della forma efficace una volta compresso fra due flange. Una corona a forma di V concentrata nella striscia di metallo funge da molla, dante alle guarnizioni la maggior resilienza nelle circostanze varianti. Il materiale del cavo e del riempitore può essere cambiato per accomodare i requisiti di compatibilità chimici differenti. Se il carico disponibile comprimere una guarnizione è limitato, la costruzione e le dimensioni della guarnizione possono essere alterate per fornire un'efficace guarnizione.
Una guarnizione arrotolata a spirale può includere un anello concentrante, un anello interno o entrambi. L'anello concentrante esterno posiziona esattamente la guarnizione all'interno della flangia e funge da limitatore di compressione, mentre l'anello interno fornisce la forza radiale supplementare. L'interni suonano inoltre l'erosione del reducesflange e proteggono l'elemento di sigillatura.
La resilienza e la forza operano a woundgaskets a spirale una scelta ideale nell'ambito di varie circostanze ed applicazioni. Ampiamente usato in tutto le raffinerie e gli impianti di trasformazione, le guarnizioni arrotolate a spirale sono inoltre efficaci per la produzione di energia, lo spazio aereo e varie applicazioni di specialità e della valvola.
La specificazione della guarnizione di ASME B16.20 è stata aggiornata e cambiato stata ad una nuova norma raccomandata. I nuovi criteri comprende un difetto agli anelli interni in tutte le di guarnizioni arrotolate a spirale ripiene di grafite a meno che l'acquirente specifichi altrimenti. Tuttavia, di un gasketwithout arrotolato a spirale ripieno di grafite un anello interno ancora sarà timbrato con ed in conformità alla norma di ASME B16.20.
Stile RW
Guarnizione per tutti gli usi adatta a fronte piano ed a flange alzate del fronte fino a classe 2500
Concentrarsi l'anello individua esattamente la guarnizione sul fronte della flangia, fornisce la forza radiale supplementare e funge da limitatore di compressione
L'avvolgimento a spirale (elemento di sigillatura) consiste del metallo preformato e del materiale di riempitore molle
NOTA: Un anello interno è raccomandato per le applicazioni sopra classe 600, dovuto l'alto carico disponibile del bullone. Vedi lo stile RWI.
Stile RWI
Adatto a fronte piano ed a flange alzate del fronte fino a classe 2500
Raccomandato per le applicazioni ad alta pressione, per uso con i riempitori di PTFE ed una volta delineato da ASME B16.20
L'anello interno funge da limitatore di compressione e protegge gli elementi di sigillatura dall'attacco di media trattati
Stile R
Adatto a flange maschio-femminili e o scanalatura--piane del maschio e femmina, del fronte
Bobina a spirale soltanto, contenendo metallo preformato ed il materiale di riempitore molle
I diametri interni ed esterni della bobina sono rinforzati con parecchie pieghe di metallo senza riempitore per dare la maggior stabilità
NOTA: Inoltre disponibile con stile interno RI degli anelli.
Guarnizioni di MCR e di MC
Per le Assemblee di copertura della botola
Marcatura e codifica mediante colori
