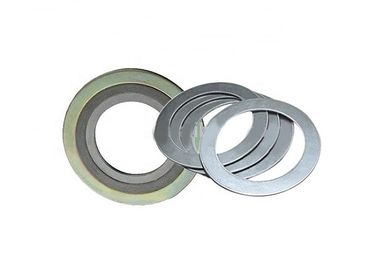

Guarnizioni metalliche di alta qualità con o senza il riempitore e nelle dimensioni differenti

Le guarnizioni arrotolate a spirale — fatte con una combinazione alternante di cavo formedmetal e di fillermaterials morbidi — formano l'efficace guarnizione di avery una volta compresse fra due flange. Una corona a forma di V concentrata nella striscia di metallo funge da molla, dante alle guarnizioni la maggior resilienza nelle circostanze varianti. Il materiale del cavo e del riempitore può essere cambiato per accomodare i requisiti di compatibilità chimici differenti. Se il carico disponibile comprimere una guarnizione è limitato, la costruzione e le dimensioni della guarnizione possono essere alterate per fornire un'efficace guarnizione.

Una guarnizione arrotolata a spirale può includere un anello concentrante, un anello interno o entrambi. L'anello concentrante esterno posiziona esattamente la guarnizione all'interno della flangia e funge da limitatore di compressione, mentre l'anello interno fornisce la forza radiale supplementare. Dell'anello l'erosione interna del reducesflange anche e protegge l'elemento di sigillamento.

La resilienza e la forza operano a woundgaskets a spirale una scelta ideale nell'ambito di varie circostanze ed applicazioni. Ampiamente usato in tutto le raffinerie e gli impianti di trasformazione, le guarnizioni arrotolate a spirale sono inoltre efficaci per la produzione di energia, lo spazio aereo e varie applicazioni di specialità e della valvola.

La specificazione della guarnizione di ASME B16.20 è stata aggiornata e cambiato stata ad una nuova norma raccomandata. I nuovi criteri comprende un difetto agli anelli interni in tutte le di guarnizioni arrotolate a spirale ripiene di grafite a meno che l'acquirente specifichi altrimenti. Tuttavia, di un gasketwithout arrotolato a spirale ripieno di grafite un anello interno ancora sarà timbrato con ed in conformità alla norma di ASME B16.20.

Stile RW

La guarnizione per tutti gli usi adatta a fronte piano ed a fronte alzato flangia fino a classe 2500

Concentrarsi l'anello individua esattamente la guarnizione sul fronte della flangia, fornisce la forza radiale supplementare e funge da limitatore di compressione

La bobina a spirale (elemento di sigillamento) consiste del metallo preformato e del materiale di riempitore molle

NOTA: Un anello interno è raccomandato per le applicazioni sopra classe 600, dovuto l'alto carico disponibile del bullone. Vedi lo stile RWI.

Stile RWI

Adatto a fronte piano ed a fronte alzato flangia fino a classe 2500

Raccomandato per le applicazioni ad alta pressione, per uso con i riempitori di PTFE ed una volta delineato da ASME B16.20

L'anello interno funge da limitatore di compressione e protegge gli elementi di sigillamento dall'attacco di media trattati

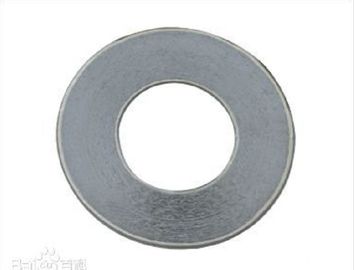

Stile R

Adatto a fronte maschio-femminile e o scanalatura--piano del maschio e femmina, flangia

Avvolgimento a spirale soltanto, contenendo metallo preformato ed il materiale di riempitore molle

I diametri interni ed esterni della bobina sono rinforzati con parecchie pieghe di metallo senza riempitore per dare la maggior stabilità

NOTA: Inoltre disponibile con stile interno RI degli anelli.

Guarnizioni di MCR e di MC

Per le Assemblee di copertura della botola

Merci in serie
