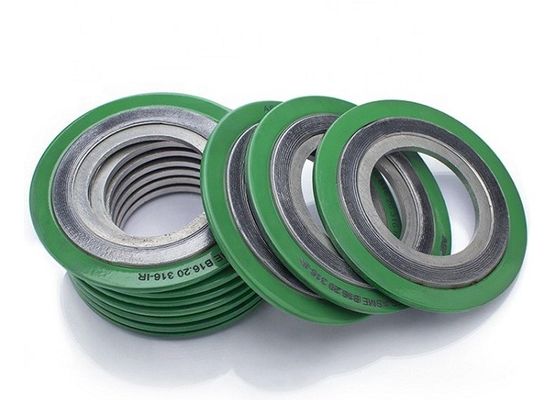

Gassette per ferite a spirale in acciaio inossidabile con riempitore non metallico (grafite, PTFE, ceramica, mica grafite)

Guarnizione a spirale di tipo di base

•Cintura ondulata metallica e cintura non metallica che si sovrappongono alternativamente, in spirale
- anche secondo le condizioni richieste per aggiungere un anello rinforzato.Guarnizione a spirale di tipo di base

Ststruttura

Main prodotto

di larghezza superiore a 50 mm- con una combinazione alternata di filo di metallo modellato e materiali di riempimento molli - formano un sigillo molto efficace quando compressi tra due flange.Una corona a forma di V incentrata nella striscia di metallo funge da mollaIl materiale di riempimento e il filo possono essere modificati per soddisfare i diversi requisiti di compatibilità chimica.Se il carico disponibile per comprimere una guarnizione è limitato, la costruzione e le dimensioni delle guarnizioni possono essere modificate per fornire una tenuta efficace.

L'anello esterno posiziona con precisione la guarnizione all'interno della fianchetta e funge da limitatore di compressione,mentre l'anello interno fornisce una resistenza radiale aggiuntivaL'anello interno riduce anche l'erosione delle flange e protegge l'elemento di tenuta.

La resistenza e la resistenza rendono le guarnizioni a spirale una scelta ideale in una varietà di condizioni e applicazioni.Le guarnizioni a spirale sono anche efficaci per la generazione di energia, aerospaziale, e una varietà di valvole e applicazioni speciali.

La specifica delle guarnizioni ASME B16.20 è stata aggiornata e modificata in una nuova norma raccomandata.I nuovi criteri prevedono l'inclusione di anelli interni per impostazione predefinita in tutte le guarnizioni a spirale riempite di grafite, a meno che l'acquirente non specifichi diversamenteTuttavia, una guarnizione a spirale riempita di grafite senza anello interno sarà comunque timbrata e conforme alla norma ASME B16.20.

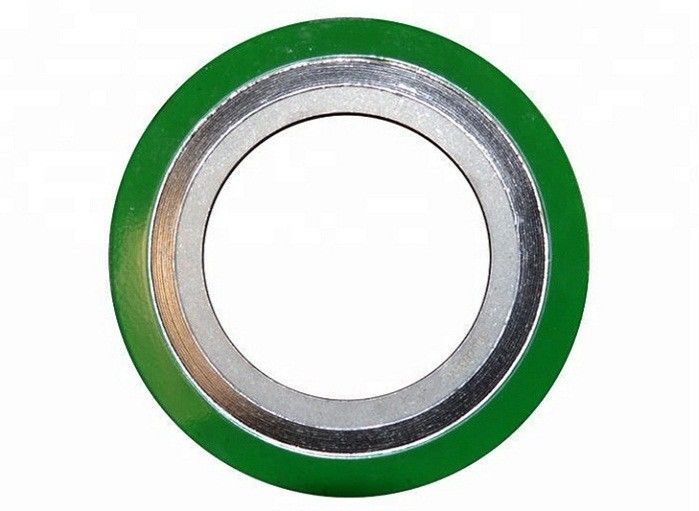

Stile RW

Guarnizioni di uso generale adatte a fianchi a faccia piatta e a faccia sollevata fino alla classe 2500

L'anello di centraggio posiziona con precisione la guarnizione sulla faccia della fianchetta, fornisce una resistenza radiale aggiuntiva e funge da limitatore di compressione

L'avvolgimento a spirale (elemento di tenuta) è costituito da metallo preformato e materiale di riempimento morbido

NOTA: un anello interno è raccomandato per le applicazioni superiori alla classe 600, a causa dell'elevato carico del bullone disponibile.

Stile RWI

Adatti per flange a faccia piatta e a faccia sollevata fino alla classe 2500

Consigliato per applicazioni ad alta pressione, per l'uso con riempitivi in PTFE e quando delineato dalla norma ASME B16.20

L'anello interno agisce come limitatore di compressione e protegge gli elementi di tenuta dall'attacco dei mezzi di processo

Stile R

Confezione di apparecchiature per il trasporto di merci

Solo avvolgimenti a spirale, contenenti metallo preformato e materiale di riempimento morbido

I diametri interni ed esterni dell'avvolgimento sono rinforzati con diversi strati di metallo senza riempitore per dare maggiore stabilità

NOTA: disponibile anche con anelli interni stile RI.

Gassetti MC e MCR

Per i gruppi di coperture per pozzi di scarico

Struttura

Pacco
